[Windows] Windows Server 2008 R2 でネットワーク負荷分散(NLB)を設定してみた

概要:Windows の NLB 構成設定のメモです。
投稿者：handcraft 公開日：8/20/2011 閲覧数:86386 評価者数：29

普段開発よりの仕事をしている自分ですが、ネットワーク負荷分散(NLB)のインストールと構成をHyper-V2.0 上で行ってみたので、手順の覚書を記載します。。

使用した環境は次の通り

Hyper-V 2.0 上にDC,NLB用のサーバ構築
Active Directory Domain Service は設定済み,NLB用のサーバーはドメインに参加済み
NLBをセットアップするサーバーは Windows Server 2008 R2
NLBのインストールと設定はDomain Admins グループのユーザで実施

Domain Adminsのメンバーで設定を行いましたが、NLBは各サーバー上のローカルAdministrators 権限があればインストールできると思います。

参考になりそうなリンクも張っておきます。

ネットワーク負荷分散
http://technet.microsoft.com/ja-jp/library/cc770558(WS.10).aspx
Microsoft TechNet: IT Pro 道場自主トレシリーズ - 負荷分散の設定
http://technet.microsoft.com/ja-jp/dd696120

1. 事前準備

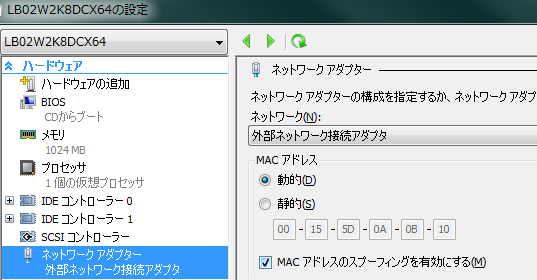

今回、Hyper-V上にインストールしたメンバーサーバに対して NLB の設定を行います。Hyper-V マネージャーを起動して NLB を構成するサーバーの設定を表示し、ネットワークアダプターの設定でMACアドレスのスプーフィングを有効にするにチェックをします。本設定をしないとクラスター操作モードがユニキャストの場合NLBの構成をうまく行えませんでした。コメント欄で指摘してもらいましたが、クラスター操作モードがユニキャストではなくマルチキャストの場合は、 MAC アドレスのスプーフィングを有効にするチェックは不要でした。

Hyper-V 1.0 の場合は、別の設定をする必要があるみたいです。

Windows Server 2008 Hyper-V virtual machines generate a Stop error when NLB is configured or when the NLB cluster does not converge as expected
http://support.microsoft.com/kb/953828/en-us

2. NLBのインストール

ネットワーク負荷分散を設定するサーバーごとにネットワーク負荷分散の機能をインストールします。

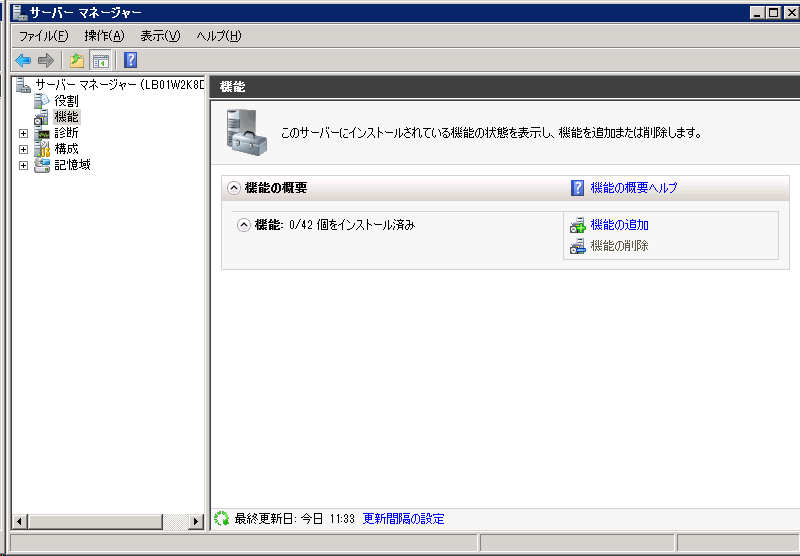

サーバーマネージャーで機能をクリックし、機能の追加をクリックします。

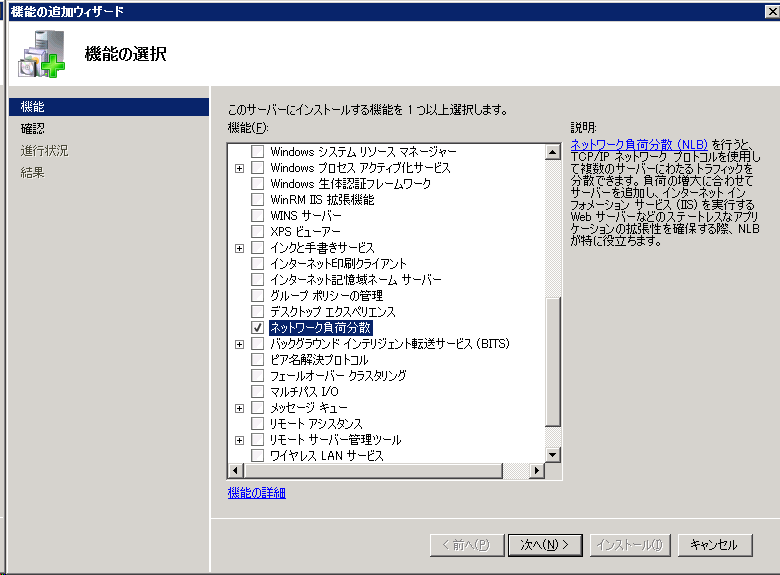

機能の追加ウィザードが始まります。ネットワーク負荷分散をチェックして次へボタンをクリックします。

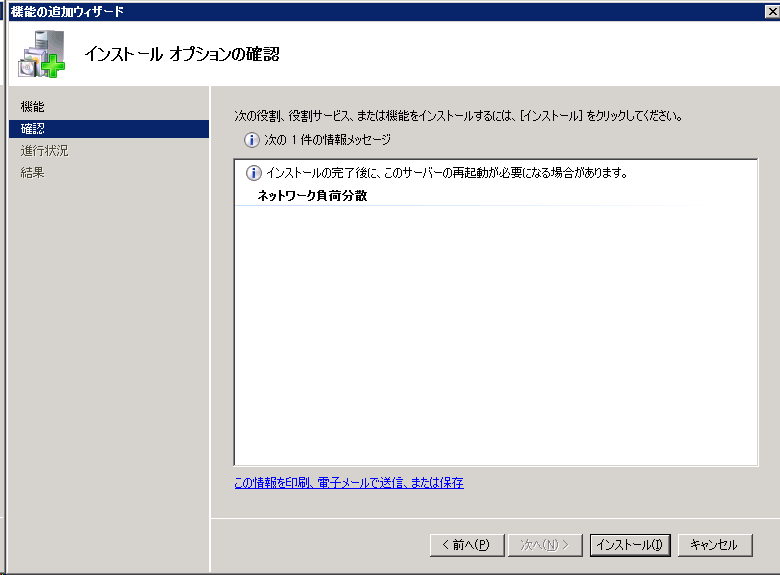

インストールオプションの確認画面が表示されるので、インストールボタンをクリックします。

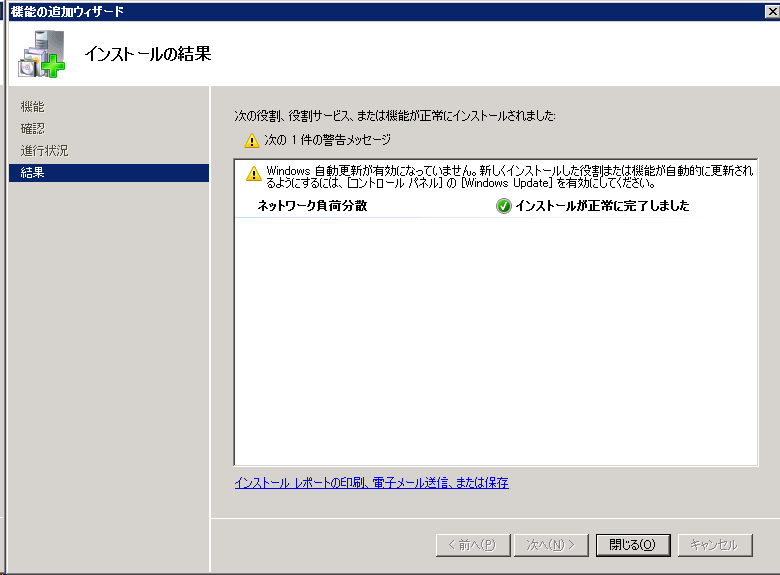

インストールの結果画面が表示されたら、閉じるボタンをクリックします。

NLB構成を行うサーバーごとに上記手順を繰り返します。

3.NLBのセットアップ

ネットワーク負荷分散をインストールしたサーバー上で、管理ツール→ネットワーク負荷分散マネージャーをクリックし、ネットワーク負荷分散マネージャーを起動します。ファイル名を指定して実行から、 nlbmgr と入力してもネットワーク負荷分散マネージャーを起動できます。

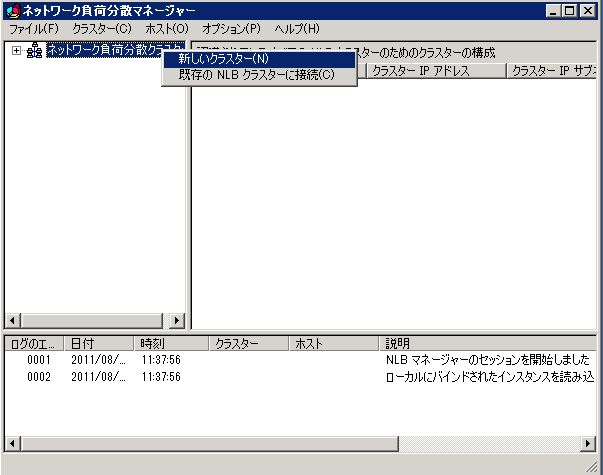

ネットワーク負荷分散マネージャーの画面で、新しいNLBクラスターを作成します。下図のようにネットワーク負荷分散クラスターを右クリックし、コンテキストメニューの新しいクラスターをクリックします。既存のNLBクラスターに接続は設定が完了したNLBクラスターに接続するときに選択します。

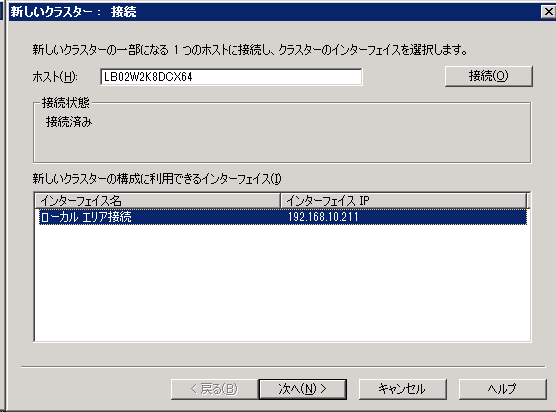

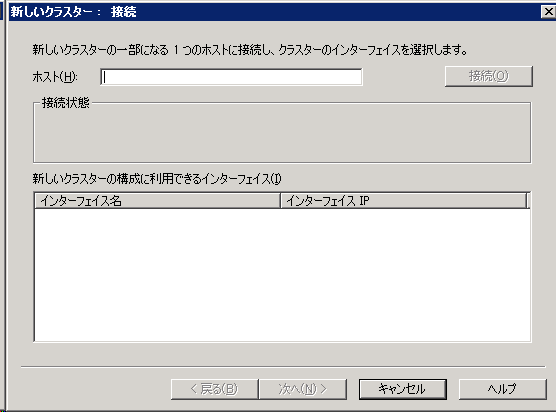

新しいクラスターの接続画面が表示されます。

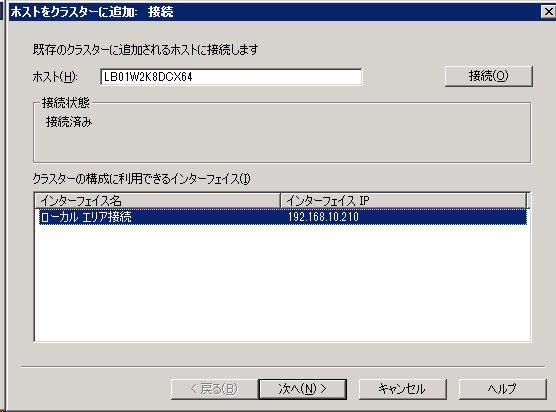

ホストにネットワーク負荷分散の機能をインストールしたホスト名を入力し、接続ボタンをクリックします。クラスター用に使用するインターフェイスを選択して次へボタンをクリックします。

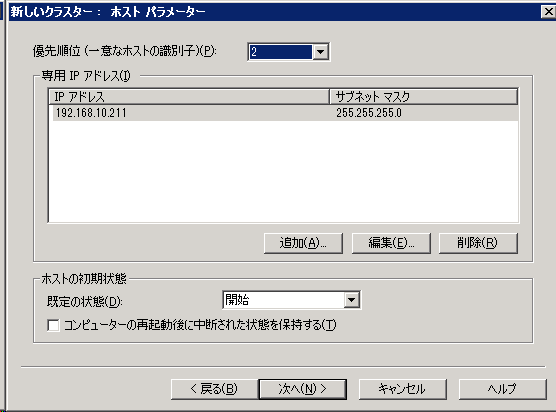

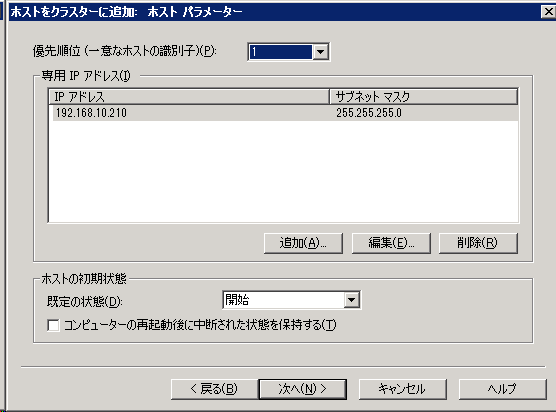

ホストパラメーター画面が表示されます。優先順位に使用していない識別子を設定します。専用IPアドレスは各サーバーのIPアドレスが表示されるので、そのままにします。次へボタンをクリックします。

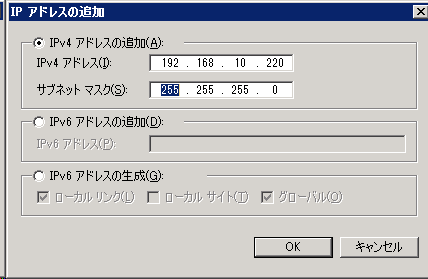

IPアドレスの追加ボタンが表示されるので、ネットワーク負荷分散に使用するクラスター用のIPアドレスを入力します。OKボタンをクリックします。

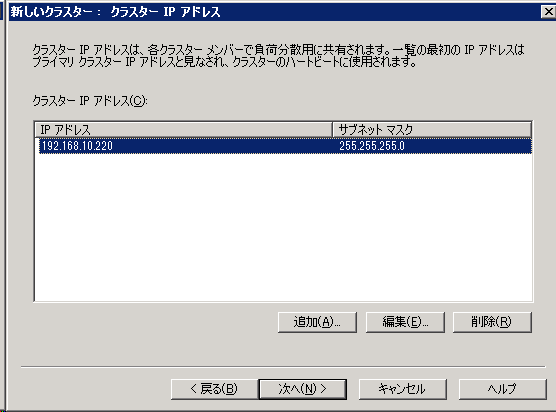

クラスターIPアドレス画面が表示されます。先の画面で入力したクラスターIPアドレスが表示されます。次へボタンをクリックします。

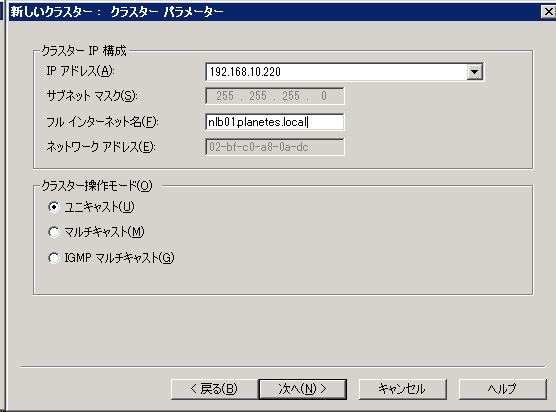

クラスターパラメーター画面が表示されます。フルインターネット名を入力します。クラスター操作モードはユニキャストを選択します。次へボタンをクリックします。

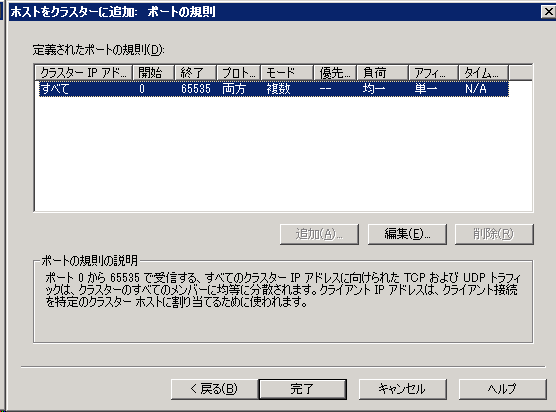

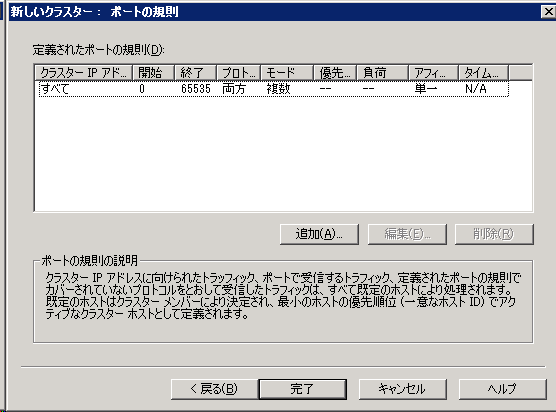

ポートの規則画面が表示します。ポートの規則を作成する場合は追加ボタンをクリックします。今回はデフォルトのまま完了ボタンをクリックします。

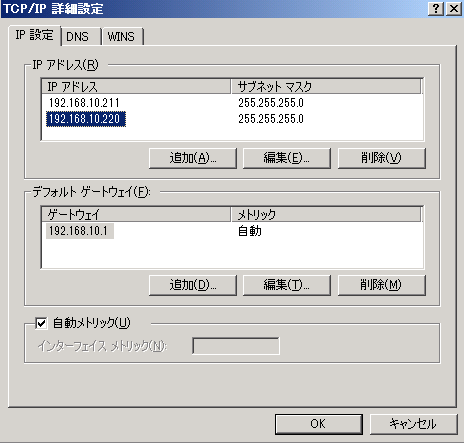

1つめのサーバーについて、設定が完了しました。NLBのホストに設定したサーバーのIPアドレスの設定を確認すると(下図はTCP/IPv4のプロパティ画面の詳細ボタンをクリックして表示される画面)クラスター用のIPアドレスが追加されていることが確認できます。作成されていない場合や、ネットワークアダプタの設定でMACアドレスのスプーフィングを有効にするを設定し忘れた場合はうまくIPアドレスが登録されないので、その場合は手動でクラスタIPアドレスを設定してください。

4. ホストの追加

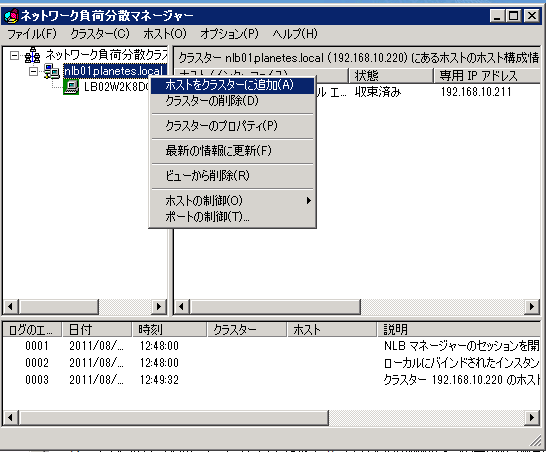

2台目のネットワーク負荷分散サーバーを先ほど作成したNLBクラスターに追加します。ネットワーク負荷分散の機能をインストールしたサーバーにログインしてコマンドプロンプトから nlbmgr と入力するか、管理ツール→ネットワーク負荷分散マネージャーをクリックしてネットワーク負荷分散マネージャーを起動します。

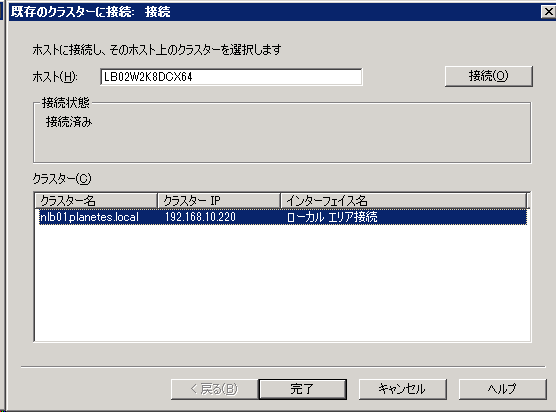

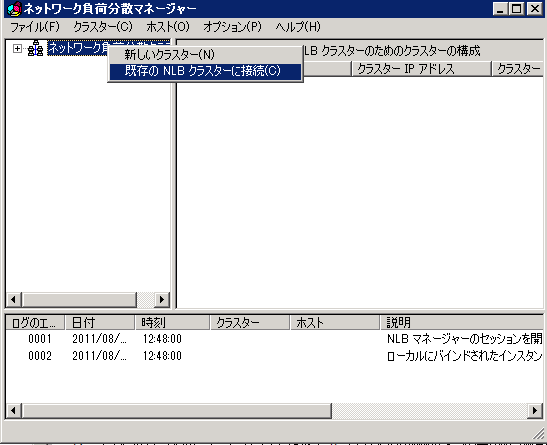

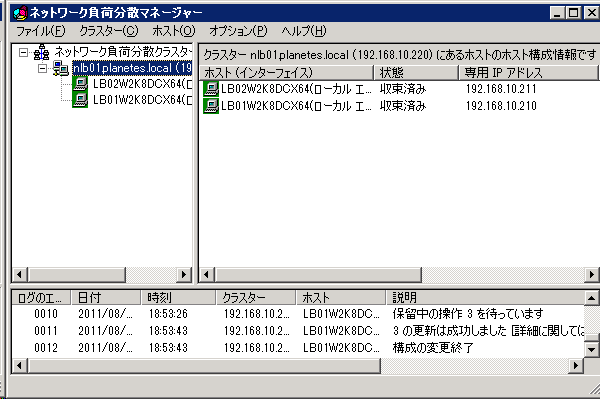

NLBクラスターが表示されていない場合は、ネットワーク負荷分散クラスターを右クリックして既存の NLB クラスターに接続をクリックします。
